当前位置:首页»索立模具钢

SLH844(ESR)

典型应用:

◆锌、铝、镁、铜等合金材料压铸模。

适用模具:

◆适合压铸模具
◆适合用水冷却的热锻模具
◆适合薄壁塑料模具

性能特点:

◆通用型铬-钼系热作模具钢
◆600℃下具有高强度、高抗热疲劳性能
◆高温韧性优于钨系热作钢

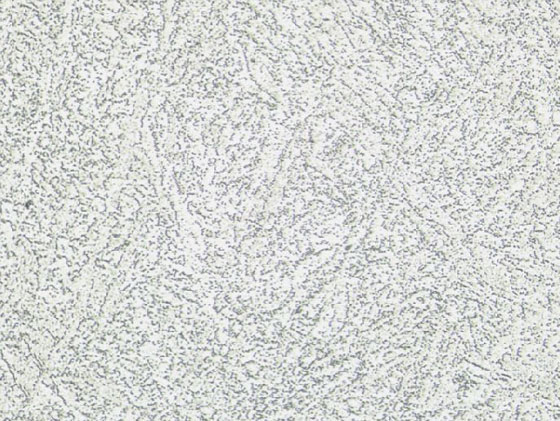

  • 退火态组织

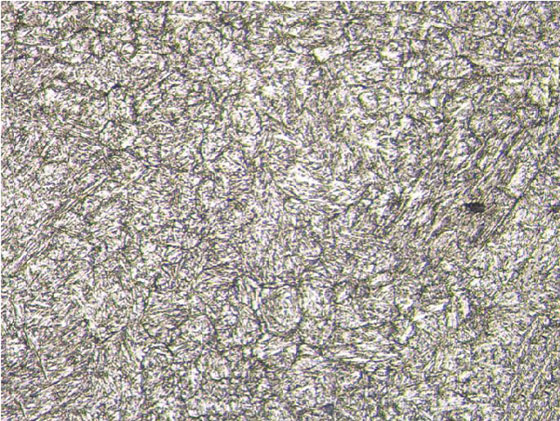

  • 淬回火态组织

化学成分

SLH844(ESR) 交货状态(硬度) 化学成分(%)
C Si Mn Cr Mo V
退火态≤228HB 0.38 1.0 0.5 5.0 1.2 1.0

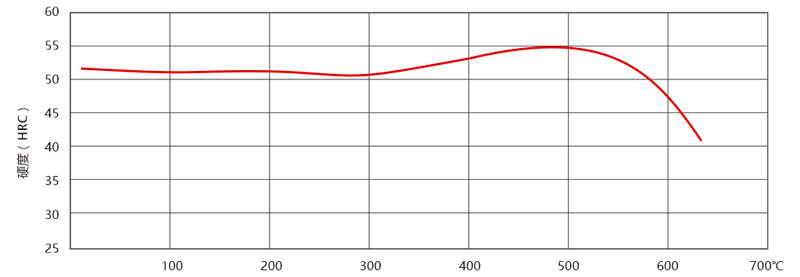

回火曲线图

物理性能

在室温及高温的数据
温度(℃) 20℃ 400℃ 600℃
密度(kg/m³) 7,800 7,700 7,600
弹性模量(MPa) 210,000 180,000 145,000
线膨胀系数(10-6m / mk) 11.0 11.8 12.4
热传导系数(W/m·k) -- 31 32

机械性能

在室温时的抗拉强度
硬度 44HRC 48HRC 52HRC
抗拉强度(MPa) 1,450 1,610 1,880
0.2%屈服强度(MPa) 1,180 1,360 1,530
延伸率(%) 12.5 12.5 12.2
断面收缩率(%) 54 53 50

网站首页 关于索立机械 加工中心 模具钢系列 检测中心 技术服务 新闻中心 联系我们

版权所有©台州市索立机械有限公司 地址:浙江省台州市滨海工业园区海丰路280号
