当前位置:首页»索立模具钢

SLP630(ESR)

典型应用:

◆适合碱溶液及大部分有机酸和无机酸等,具有良好的耐腐蚀能力。

适用模具:

◆适合复杂、精密、高寿命的塑胶模具
◆适合对抗蚀性能有高要求的塑胶模具
◆适合对变形有高要求的塑胶模具
◆推荐使用硬度42~45HRC

性能特点:

◆极强的抗蚀性能
◆时效硬化 免除淬火变形
◆优良的综合性能
◆可通过渗氮提高表面耐磨性能
◆渗氮后表面耐蚀性能会有所下降

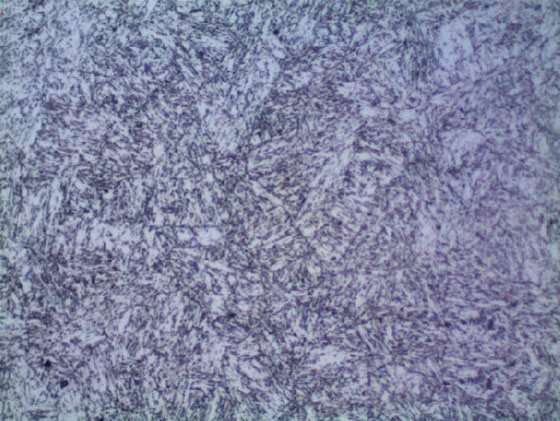

  • 固溶态组织 500×

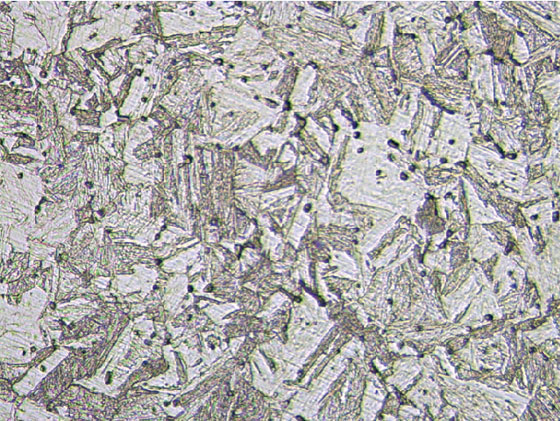

  • 固溶时效态组织 500×

化学成分

SLP630(ESR) 交货状态(硬度) 化学成分(%)
C Si Mn Cr Ni Cu
退火态≤280HB ≤0.07 ≤1.0 ≤1.0 17.0 4.0 4.0

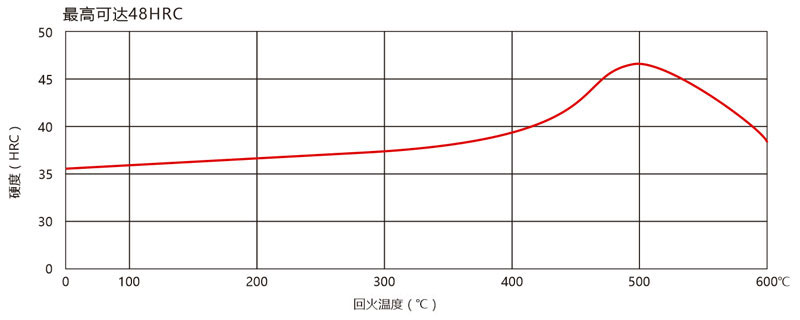

淬火回火硬度

机械性能

  硬度(HRC)
32 42
拉伸强度(MPa) ≥1000 ≥1500
0.2%屈服强度(MPa) ≥865 ≥1180
断面收缩率(%) ≥70 ≥38
冲击值2uE20℃(J/cm2) ≥150 ≥80

线膨胀系数

线膨胀系数(10-6m / mk)
20~100℃ 20~200℃ 20~300℃ 20~400℃
10.2 10.8 11.0 11.2

导热率

导热率(W/m·k)
20℃ 100℃ 200℃ 300℃ 400℃
23.5 23.6 24.1 24.9 25.3

比重

比重(kg/m3)
20
7820

网站首页 关于索立机械 加工中心 模具钢系列 检测中心 技术服务 新闻中心 联系我们

版权所有©台州市索立机械有限公司 地址:浙江省台州市滨海工业园区海丰路280号
